dsh-tool-mathfig

公式与数学插图工具 —— 给 DeepSeek Harness 的 Cordis 插件。

LaTeX 公式转 PNG（离线，不需要 LaTeX 发行版 / 浏览器 / 联网）、参数化几何与曲面模板、以及每次出图的数值自校验。

Formula & math-figure tools for DeepSeek Harness: LaTeX → PNG (fully offline), parameterised geometry templates, numeric self-check.

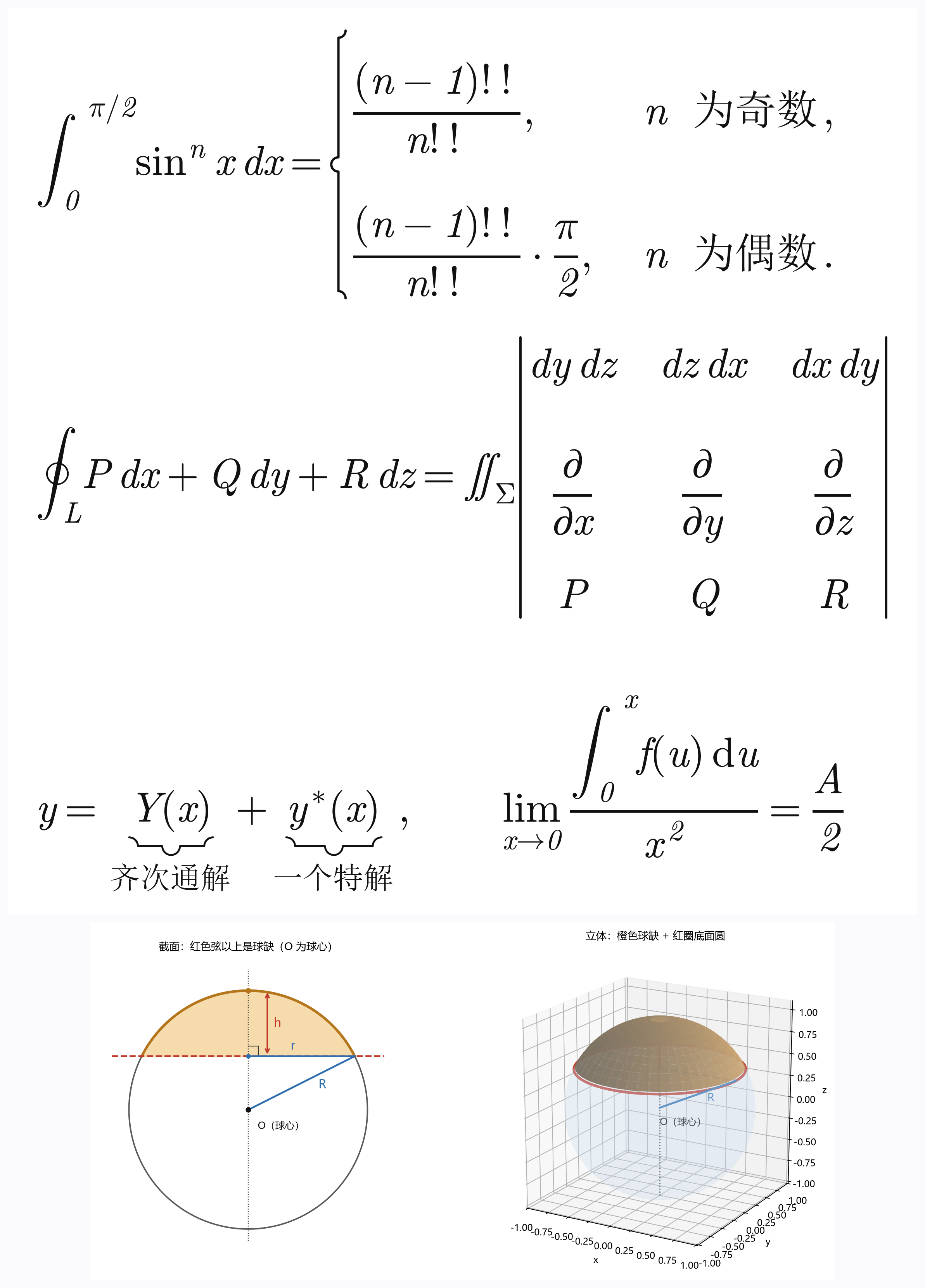

_{上：figure_formula 渲染的公式（含 cases 分段、vmatrix 行列式、underbrace 中文标注）。下：figure_template 的「球缺与球冠」模板。}

---

功能

1. figure_formula —— 公式转图片

离线把 LaTeX 渲染成 PNG，默认透明背景，可直接贴进 PPT / Word / 笔记。

能力	说明
原生数学排版	分式、根式、积分、求和、极限、上下标、希腊字母、\left(...\right)
分段函数 / 方程组	\begin{cases} … \end{cases}，支持 \\[8pt] 行距与中文条件
矩阵 / 行列式	pmatrix、bmatrix、Bmatrix、vmatrix、matrix，括号按内容高度现画
多行对齐	aligned、gathered、align*，按 & 对齐
花括号标注	\underbrace{X}_{说明}、\overbrace
方框与等号上写字	\boxed{…}、\xlongequal{定义}、\overset、\xrightarrow
公式里的中文	n\text{ 为奇数}，甚至裸写中文；自动用系统中文字体并按基线对齐
自动改写	\displaystyle、\limits、\bigl\Bigl、\lvert\rVert、\le\ge\lt\tfrac、\frac1n、\dfrac\pi2、\mathbf a、\tag{1} 等写法

参数：tex（必填）、savePath、fontsize、dpi、color、bg、pad、cjkFont、fontset、returnImage。

2. figure_template —— 参数化数学插图

出图的同时回数值解（网格积分算出的体积 / 面积 / 积分值），先验算再交付。

模板	画什么	主要参数
一元函数与面积	两曲线所夹区域、交点、面积标注	F, G, A, B, markX, shade, out
二重积分区域	积分区域 + 被积函数高度场	region, integrand, xmin..ymax, mark, out
曲面与切平面体积	两曲面所围立体（子午切片）+ 截面 + 高度场	up, down, xmin..ymax, views, nslices, mark
球缺与球冠	球缺截面（R、h、r、球心）+ 立体	R, h, views, labels

表达式用字符串写，变量为 x / y，例如 up="2*x-2*y-1"、down="x**2+y**2"。 曲面与切平面体积 会按 views 里每个候选视角各出一张（如 views=[[18,-88],[26,-66]]），挑最清楚的那张交付。

3. figure_selftest —— 链路体检

一条命令分清「Python 解释器问题 / 引擎问题 / 公式写法问题」：报告解释器、引擎路径、模板清单、 当前 host 的包版本（@deepseek-ai/dsh-tools / schemastery / cordis）与声明范围是否匹配，并真渲染一条含中文的 cases 公式。

画不了什么

tabular 之类表格环境；把 cases 塞进 \frac 参数里的深度嵌套。遇到会在返回值里明确报错并给出出错片段，不会静默画错。

---

安装

装进 DSH 的 profile（以 Windows 桌面版为例）：

# 1) profile 的 package.json 加 link 依赖与 bundle
#    ~/.dsh/profiles/<profile>/package.json
#    "dependencies": { "dsh-tool-mathfig": "link:D:/DeepSeek/mathfig-plugin/dsh-tool-mathfig" }
#    "dsh": { "profile": { "bundles": [ ..., "dsh-tool-mathfig" ] } }

# 2) 在 profile 目录用 DSH 自带的 Node + pnpm 安装（离线即可，link 不需要下载）
cd ~/.dsh/profiles/<profile>
& "<DSH>/runtime/node/bin/node.exe" "<DSH>/runtime/pnpm/bin/pnpm.mjs" install --offline

两个坑：

• 必须用 DSH 自带的 Node 与 pnpm（本机 Node 20 + 自带 pnpm 会报 ERR_UNKNOWN_BUILTIN_MODULE）。
• 装完是 node_modules/dsh-tool-mathfig 指向本目录的链接，重启 DSH 后在设置 → 插件里可见。

配置项写在 cordis.patch.yml（pythonPath、outputDir、defaultDpi、defaultFontsize、timeoutMs）， 也可以在 profile 的 cordis.patch.yml 里按 id: tool-mathfig 覆盖。

版本兼容

插件按发行线声明 peerDependencies，必须覆盖你正在运行的 DSH 版本：

host	声明
@deepseek-ai/dsh 0.1.0-rc.6	"@deepseek-ai/dsh-tools": "^0.1.0-rc.6 || ^0.2.0-rc.1"
@deepseek-ai/dsh 0.2.0-rc.2	同上（并集覆盖两条线）

注意 ^0.1.0-rc.6 的上界是 <0.2.0——只写这一条，host 升到 0.2.x 后会被版本闸门拒绝加载， 所以要用 || 并列多条发行线。cordis（4.x）与 schemastery（3.x）不在 DSH 的 0.x 锁步线上，写 ^4.0.1 / ^3.18.1 即可。

本插件不声明 engines.dsh：本地 link: 安装不读它，写了写错反而把自己挡在门外。

依赖

• Python ≥ 3.12 + matplotlib（默认 C:\Python314\python.exe，可在 cordis.patch.yml 改）。 模板额外用到 scipy（数值积分）。
• Node ≥ 20（由 DSH 提供）。

目录结构

dsh-tool-mathfig/
├── package.json          插件清单（dsh.bundle.patch、peerDependencies）
├── cordis.patch.yml      组合包补丁：insert 本插件 + 默认配置
├── lib/
│   ├── index.js          Host 插件：三个工具的定义与注册
│   └── py/               Python 侧
│       ├── mathtex.py            公式排版引擎（盒子模型 / 环境补齐 / CJK 基线对齐）
│       ├── render_formula.py     JSON 作业 → PNG → 结果 JSON
│       ├── run_template.py       模板分发
│       └── templates/            common.py + 四个模板
├── docs/                 演示图与其生成脚本
└── smoke.mjs             冒烟测试：假 ctx 直接调三个工具，不需要启动 DSH

开发

node smoke.mjs

覆盖：模块导出 → 工具注册 → 公式渲染（含 cases + 中文）→ 模板渲染与数值自校验 → 体检 → 故意送一条画不出来的公式（验证报错路径）。

License

MIT
