Introduction

dsh-graphics

English | 中文

DeepSeek Harness（DSH）插件：工作区内的 Excalidraw 画布，让 Agent 能画图、读图，并把渲染出来的图直接交给模型看。

状态：v0.1.0 功能完成。5 个 Agent 工具已在 live 会话注册并对模型可见， 渲染图能作为图像内容块回传给模型（M1 / M3 已过真机验收）；Excalidraw 编辑面板已落地并按真机反馈迭代。 全量 64 项测试通过（smoke 25 / render 10 / render-tool 13 / integration 16）。 见 docs/plan.md。

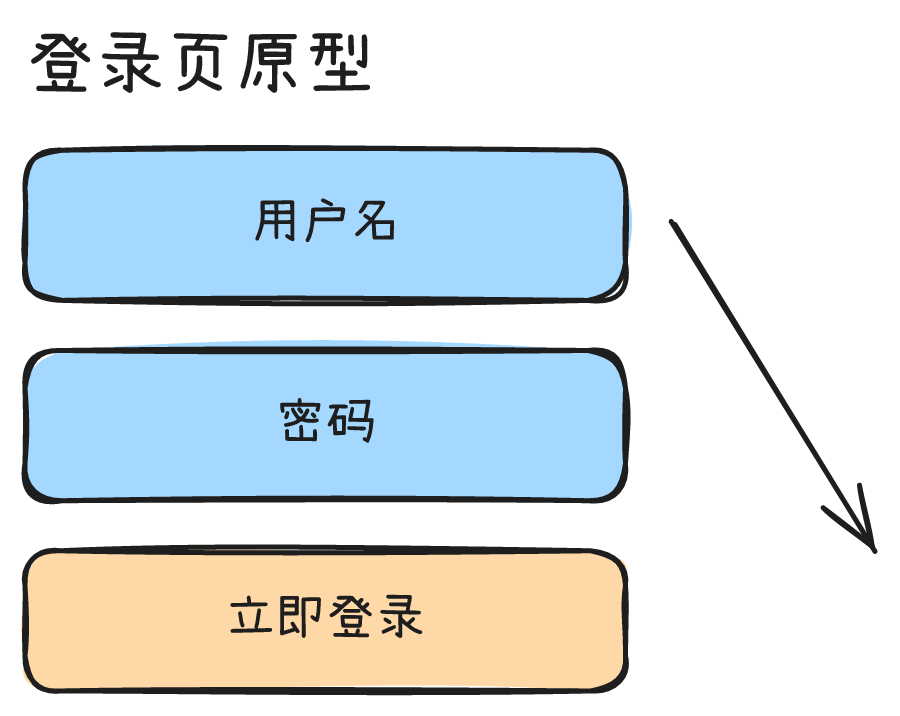

用 graphics_render 渲染的登录页原型：Agent 画完，模型当场就能看见这张图

它解决什么问题

DSH 里让模型产出"图"的常见做法是生成 SVG / Mermaid 文本，模型自己看不到结果，用户也得另找工具打开。 dsh-graphics 换一条路：

  • 画布是工作区里的普通文件（.excalidraw JSON），模型能用现有文件工具读、能进 Git、能随项目走；
  • Agent 有专门的画图/读图工具，不必手写底层元素 JSON；
  • 渲染图直接作为图像内容块回传给模型，模型在下一轮就能"看见"自己画的东西并自我修正；
  • 导出 SVG 落地到工作区，供用户使用或作为交付物（PNG 只走附件服务，见「已知限制」）。

能力

Agent 工具

工具作用
graphics_list列出工作区内的画布
graphics_read读画布：结构化摘要（页面/元素/文字/关系），而非整份元素 JSON
graphics_create从语义化描述创建画布
graphics_update对已有画布做批量增删改
graphics_render渲染并把图回传给模型；可选把 SVG 导出到工作区

界面

在 DSH Web 里提供一个 Excalidraw 编辑面板：打开工作区中的 .excalidraw 文件、直接编辑、手动保存回原文件（带版本冲突保护）。

目录结构

dsh-graphics/
├── package.json          # DSH 插件清单：dsh.bundle.patch + dsh.client
├── cordis.patch.yml      # 把插件插进 profile 的补丁层
├── lib/
│   ├── index.mjs         # 宿主侧：工具注册 + 静态资源路由
│   ├── scene.mjs         # 画布文件读写与校验
│   ├── render.mjs        # scene → SVG → PNG（无浏览器）
│   ├── render-tool.mjs   # graphics_render：渲染 + 图像回传
│   ├── editor-assets.mjs # 伺服 editor/dist + 画布读写 HTTP API
│   ├── tools.mjs         # defineTool 定义
│   └── client.js         # 浏览器侧：Excalidraw 编辑面板
├── editor/               # 打包好的 Excalidraw 前端静态资源（由宿主伺服）
├── tests/                # smoke / render / render-tool / integration，共 64 项
├── examples/             # 真机验收产物（画布 + 渲染/导出的 SVG、PNG 预览）
├── tools/
│   └── asar-extract.mjs  # 从 app.asar 里提取 DSH 实现代码与类型定义（开发期侦察用）
├── docs/
│   ├── design.md         # 设计：架构、工具 schema、数据模型、安全边界
│   ├── plan.md           # 开发计划与验收标准
│   ├── research.md       # 调研事实清单（含出处与已验证结论）
│   └── host-integration-notes.md  # 本部署的宿主侧坑与硬约束
└── AGENTS.md             # 给后续 agent 的工作指引

关于 tools/asar-extract.mjs

DSH 的官方包（@deepseek-ai/*）打包在 /Applications/DeepSeek Harness.app/Contents/Resources/app.asar 里——那是个归档文件，不是目录，ls / cat / ripgrep 都打不开。这个小脚本能按路径正则把里面的 实现代码与 README.zh.md 提取出来，是解决 docs/design.md §9 那些待定问题的工具：

bun tools/asar-extract.mjs \
  "/Applications/DeepSeek Harness.app/Contents/Resources/app.asar" \
  "$TMPDIR/dsh-api" \
  'dsh/node_modules/@deepseek-ai/dsh-fs/(README\.zh\.md|package\.json|.*\.d\.ts)$'

注意：asar 里不含 .d.ts。精确的类型定义要去 npm 取同版本的发布包 （registry.npmjs.org/@deepseek-ai/<pkg>/-/<pkg>-0.2.0-rc.2.tgz）。

安装

# 由 DSH 的 plugin_manager 完成，不要手写 profile 的 package.json
plugin_manager install_bundle  target=/Users/juergenie/Projects/Workspaces/dsh-graphics

清单里已声明 dsh.client（lib/client.js 与 editor/dist/ 构建产物都已就位），加载后会注册 右侧栏画布标签页。反过来，在构建产物存在之前不要声明 dsh.client——Web 启动审计会明确报 「激活失败」。这是从 dsh-plugin-chat-mode 的 AGENTS.md 里学到的教训（"别声明不存在的能力"）。

相关文档

用法

给 Agent 用

graphics_list                        列出工作区里的画布
graphics_create path=… elements=[…]  画一张画布（语义化元素，不用写底层 JSON）
graphics_read   path=…               读回结构摘要（含容器的绑定标签）
graphics_update path=… ops=[…]       批量增删改，一次落盘
graphics_render path=…               ★ 渲染并把图**直接交给模型看**

graphics_render 是核心：它把 PNG 经 attachments.saveImage() 登记后， 以 {type:'image', attachment} 内容块回传，模型在下一轮就能看见自己画的东西。 带 outputPath 时还会把 SVG 导出到工作区（PNG 不行——ctx.fs 的变更操作是 UTF-8 文本专用）。

给人用

在 DSH Web 的文件树里点开任意 .excalidraw 文件，右侧栏会出现 Excalidraw 编辑器。

编辑器不做自动保存——画原型时频繁写盘既吵又危险（手一滑就覆盖了上一版）。 改动只在本地累积，标签页顶部工具栏显示「有未保存的改动」；点保存才落盘， 并有版本冲突保护（文件被 Agent 改过时会拒绝覆盖而不是静默丢失）。

工具栏另一个按钮是引用到输入框：点一下把当前画布的路径插进会话输入框， 于是 Agent 下一轮就能用 graphics_read / graphics_render 看到它——人和模型共用同一张画布。

输入框的 + 按钮（与键入 / 打开同一个菜单）里还有一条画布命令： 点一下就新建一张 graphics/canvas-<时间戳>.excalidraw 并在编辑器里打开，用来随手画点东西。

构建

pnpm install
pnpm build:editor     # vite build + 拷贝 Excalidraw 字体到 editor/dist
pnpm test             # 64 项测试（画布模型 / 渲染 / 图像回传 / 模拟宿主集成）

editor/dist/ 是构建产物（约 21MB，其中 13MB 是字体），不进版本库； 分发时由 package.json 的 files 带上。

已知限制

  • PNG 不能导出到工作区：ctx.fs 的变更操作只支持 UTF-8 文本 （dsh-fs README：「二进制安全的变更操作仍延期」）。PNG 走附件服务， 以图像交给模型，并返回附件库的真实宿主路径；落盘用 SVG。
  • 宿主侧代码改动必须重启 DSH：profile 下 HMR 不监听源码模块。见 docs/host-integration-notes.md §2。
  • 编辑器 iframe 不继承宿主主题 token，初始主题取系统偏好（Excalidraw 自带主题开关）。
